Load Balance dengan Traefik

Table of Contents

Load balancing adalah proses mendistribusikan lalu lintas di beberapa server untuk ketersediaan tinggi (HA) dan skalabilitas elastis.

Jika sebelumnya sudah membahas tentang load balancer dengan apache, pada panduan kali ini akan membahas load balance beberapa instance dengan traefik pada lingkungan docker.

Docker CLI
#

Jalankan container traefik

docker run -dit --name traefik \
-p 80:80 -p 8080:8080 \
-v /var/run/docker.sock:/var/run/docker.sock:ro \
traefik --api.insecure=true --providers.docker=true --providers.docker.exposedbydefault=false --entrypoints.web.address=:80

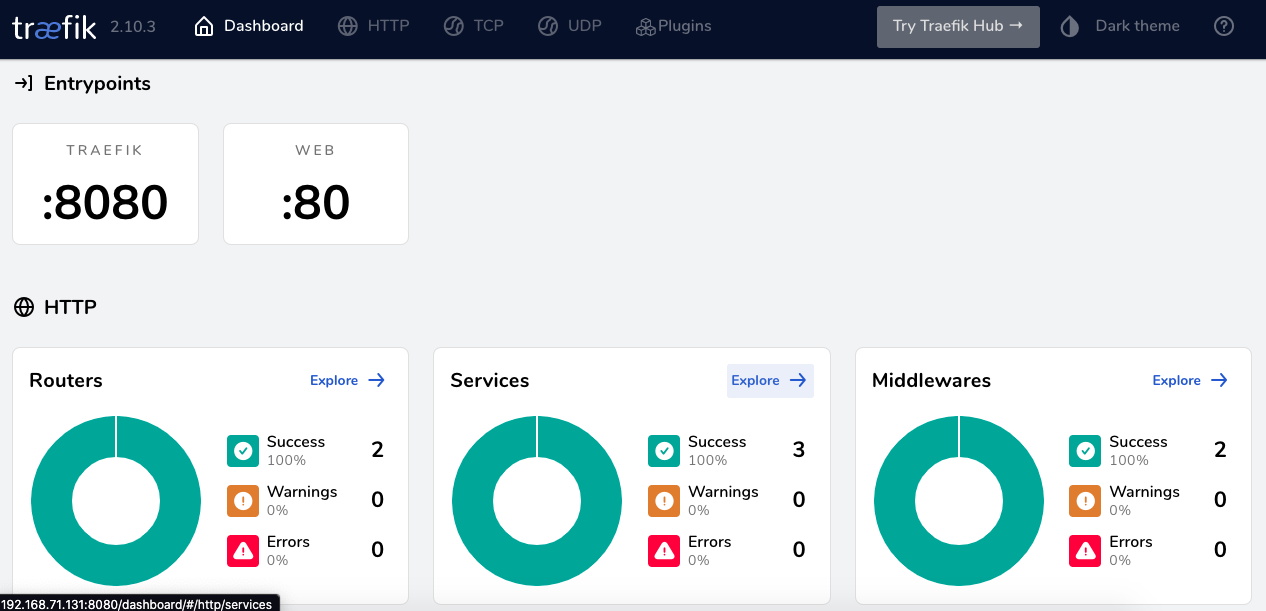

Pastikan akses ke dashboard traefik http://IP:8080 bisa diakses

Selanjutnya jalankan container nginx dan beri nama web1

docker run -dit --name web1 \
-l web1 \
--label 'traefik.enable=true' \
--label 'traefik.http.routers.web1.rule=Host(`example.io`)' \
--label 'traefik.http.services.web1.loadbalancer.server.port=80' \
--label 'traefik.http.routers.web1.entrypoints=web' \
nginxdemos/hello

Lalu jalankan container nginx dan beri nama web2

docker run -dit --name web2 \
-l web2 \
--label 'traefik.enable=true' \
--label 'traefik.http.routers.web2.rule=Host(`example.io`)' \
--label 'traefik.http.services.web1.loadbalancer.server.port=80' \
--label 'traefik.http.routers.web2.entrypoints=web' \
nginxdemos/hello

Agar trafik yang masuk dapat dibagi pada kedua container, setting label traefik.http.services.web1.loadbalancer.server.port=80 pada container web2 dan untuk container yang akan dibuat selanjutnya dapat disamakan labelnya agar masuk ke http service web1

Terakhir akses http://example.io di browser dan aktifkan Auto Refresh untuk melihat perbedaannya. Atau dapat Anda test dengan bantuan tool wrk lalu monitor dengan docker stats.

Jika label traefik.http.services.<service>.loadbalancer.server.port pada setiap container diberi nama yang berbeda maka trafik yang masuk hanya akan diarahkan ke tujuan 1 container saja dan tidak dibagi.

Lalu jika container tersebut mati maka traefik akan otomatis memindahkannya ke tujuan container yang memiliki label traefik.http.routers.<service>.rule dengan Host yang sama.

Docker Compose
#

Ada 2 metode untuk penggunaan load balance yaitu dengan single node dan swarm cluster

Single node
#

version: "3.3"

services:

  traefik:
    image: "traefik"
    command:
#      - "--log.level=DEBUG"
      - --api.insecure=true
      - --providers.docker=true
#      - "--providers.docker.defaultrule=Host(`{{ normalize .Name }}.example.io`)"
      - --providers.docker.exposedbydefault=false
      - --entrypoints.web.address=:80
      - --accesslog=true
      - --accesslog.bufferingsize=100
      - --accesslog.filepath=/var/log/traefik/traefik-access.log
      # keep headers and user agents in logs
      - --accesslog.fields.defaultmode=keep
      - --accesslog.fields.names.ClientUsername=drop
      - --accesslog.fields.headers.defaultmode=keep
      - --accesslog.fields.headers.names.User-Agent=keep
      - --accesslog.fields.headers.names.Authorization=drop
      - --accesslog.fields.headers.names.Content-Type=keep
    ports:
      - "80:80"
      - "8080:8080"
    volumes:
      - "/var/run/docker.sock:/var/run/docker.sock:ro"
      - "/var/log/traefik:/var/log/traefik"

  site:
    image: "nginxdemos/hello"
    labels:
      - "traefik.enable=true"
      - "traefik.http.routers.site.rule=Host(`example.com`)"
      - "traefik.http.services.site.loadbalancer.server.port=80"
      - "traefik.http.routers.site.entrypoints=web"

# Setting resource jika diperlukan
    deploy:
      resources:
        limits:
          cpus: "0.50"
          memory: "512M"
        reservations:
          cpus: "0.25"
          memory: "128M"


# Ini untuk scale up atau down.
  web:
    image: "nginxdemos/hello"
    labels:
      - "traefik.enable=true"
      - "traefik.http.routers.scale.rule=Host(`example.com`)"
# Samakan dengan label pada service site.
      - "traefik.http.services.site.loadbalancer.server.port=80"
      - "traefik.http.routers.scale.entrypoints=web"

# Setting resource jika diperlukan
    deploy:
      resources:
        limits:
          cpus: "0.50"
          memory: "512M"
        reservations:
          cpus: "0.25"
          memory: "128M"

Lalu deploy

docker stack deploy -c docker-compose.yml situs

List service

docker stack services situs

ID             NAME              MODE         REPLICAS   IMAGE                     PORTS
fcxfxrkhaet1   traefik_site      replicated   1/1        nginxdemos/hello:latest
ocy2ktvmxf10   traefik_traefik   replicated   1/1        traefik:latest            *:80->80/tcp, *:8080->8080/tcp
vlpcggoyax73   traefik_web       replicated   1/1        nginxdemos/hello:latest

Scale up atau replicate service

docker service scale traefik_web=<jumlah container>

Test load balance melalui http://example.com lalu aktifkan Auto Refresh atau test dengan bantuan tool seperti wrk

Swarm cluster
#

Buat network overlay

docker network create --driver=overlay --attachable dc1

Export Node Id untuk memastikan trafik melalui node yang sama {% raw %}

export NODE_ID=$(docker info -f '{{.Swarm.NodeID}}')

{% endraw %}

Lalu tambahkan label pada node tersebut.

docker node update --label-add traefik-public.traefik-public-certificates=true $NODE_ID

Buat file traefik.yml lalu edit

version: '3.9'

services:

  traefik:
    image: traefik
    ports:
      - 80:80
      - 8080:8080
    deploy:
      mode: global
      placement:
        constraints:
# Tambahkan aturan berikut agar traefik hanya dibuat pada node yang dilabel atau bisa juga berdasarkan role manager
          - node.labels.traefik-public.traefik-public-certificates == true
#          - node.role == manager
      labels:
        - traefik.enable=true
        - traefik.docker.network=dc1
        - traefik.constraint-label=dc1
    volumes:
      - /var/run/docker.sock:/var/run/docker.sock:ro
      - /var/log/traefik:/var/log/traefik
    command:
      - --log
      - --api.insecure=true
      - --providers.docker
      - --providers.docker.network=dc1
      - --providers.docker.constraints=Label(`traefik.constraint-label`, `dc1`)
      - --providers.docker.exposedbydefault=false
      - --providers.docker.swarmmode
      - --entrypoints.http.address=:80
      - --accesslog.bufferingsize=100
      - --accesslog.filepath=/var/log/traefik/traefik-access.log
# keep headers and user agents in logs
      - --accesslog.fields.defaultmode=keep
      - --accesslog.fields.names.ClientUsername=drop
      - --accesslog.fields.headers.defaultmode=keep
      - --accesslog.fields.headers.names.User-Agent=keep
      - --accesslog.fields.headers.names.Authorization=drop
      - --accesslog.fields.headers.names.Content-Type=keep

    networks:
      - dc1

networks:
  dc1:
    external: true

Selanjutnya buat file site.yml untuk websitenya.

version: "3.9"

networks:
  dc1:
    external: true

services:

  site:
    image: nginxdemos/hello
    networks:
      - dc1
    deploy:
      labels:
        - "traefik.enable=true"
        - "traefik.http.routers.site.rule=Host(`example.com`)"
        - "traefik.http.routers.site.entrypoints=http"
        - "traefik.docker.network=dc1"
        - "traefik.constraint-label=dc1"
        - "traefik.http.services.site.loadbalancer.server.port=80"
      resources:
        limits:
          cpus: "0.50"
          memory: "512M"
        reservations:
          cpus: "0.25"
          memory: "128M"

Pastikan label ditambahkan dibawah konfig deploy agar label dapat terbaca saat mode swarm diaktifkan. {: .prompt-tip }

Deploy traefik dan website

docker stack deploy -c traefik.yml traefik
docker stack deploy -c site.yml site

List service

docker service ls

ID             NAME              MODE         REPLICAS   IMAGE                     PORTS
51iplyhnz93h   site_site         replicated   1/1        nginxdemos/hello:latest
m3t29drd6piy   traefik_traefik   global       1/1        traefik:latest            *:80->80/tcp, *:8080->8080/tcp

Scale up service site
